IMH-ABS Mitnehmerhaken SF, 164 x 38 x 4 mm, universal, DIN, schwarz verzinkt

IMH-ABS Mitnehmerhaken SF, 164 x 38 x 4 mm, universal, DIN, schwarz verzinkt
Für eine größere Ansicht klicken Sie auf das Vorschaubild
51,90 EUR
51,90 EUR pro Stück
inkl. 20 % MwSt. zzgl. Versandkosten

Preis für 1 Stück
In den Warenkorb
Lieferzeit: 1-3 Tage*
Art.Nr.: SCHA-102283021



  • Details
  • Mehr Bilder

Produktbeschreibung

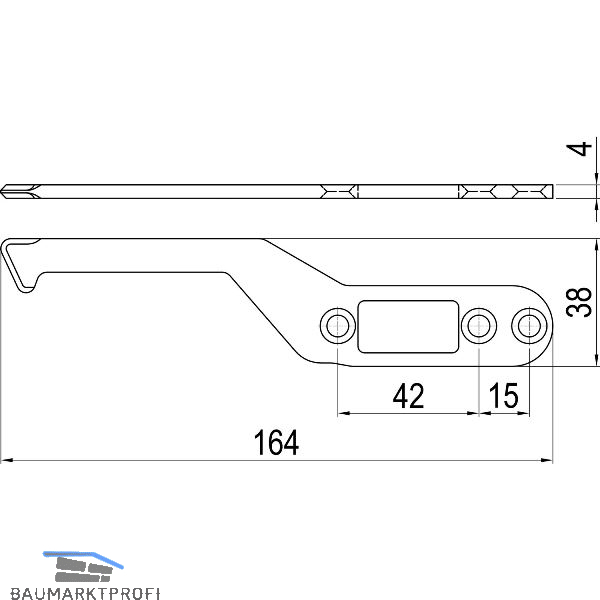

IMH-ABS Mitnehmerhaken SF, 164 x 38 x 4 mm, universal, DIN, schwarz verzinkt

Mitnehmerhaken sind gemäß Norm einzusetzen

Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
  • integrierter Mitnehmerhaken verdeckt im oberen Gehflügelfalz eingebaut, mit Gegenhaken im oberen Stehflügelfalz
  • geeignet für Türspalt ab 4,5 mm

    Vorteile:


  • universell einsetzbar
  • Dämpfung des gefederten Mitnehmerhakens
  • vandalensicher
  • keine Beschädigungen an Türoberflächen
  • verdeckt liegend
  • kompatibel mit allen Schließfolgereglern
  • unabhängig
  • nachrüstbar


Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.

Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm



Material: schwarz verzinkt
Richtung: universal
Type: 23800002
Verwendung für: Standflügel
Abmessung (mm): 164 x 38 x 4
IMH-ABS Mitnehmerhaken SF, 164 x 38 x 4 mm, universal, DIN, schwarz verzinkt
IMH-ABS Mitnehmerhaken SF, 164 x 38 x 4 mm, universal, DIN, schwarz verzinkt
IMH-ABS Mitnehmerhaken SF, 164 x 38 x 4 mm, universal, DIN, schwarz verzinkt
