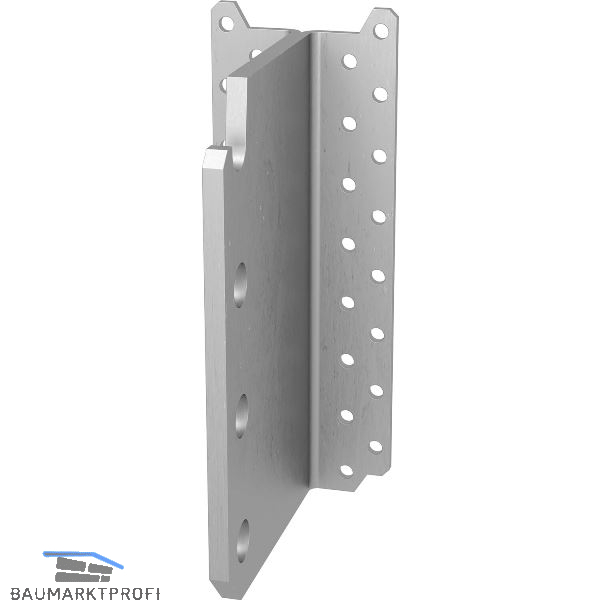

GH Balkenträger Typ M4 -204 - Stahl feuerverzinkt

Die GH Integralverbinder 4-reihig Typ M mit Montagefix-Lasche bieten noch höhere Tragfähigkeiten.

GH Integralverbinder Typ M mit Montagefix-Lasche 4-reihig für verdeckte Anschlüsse bei Verbindungen zwischenHaupt-/Nebenträger und Anschlüsse an Stützen.
Bei dieser Ausführung wird der Nebenträger mit vormontiertem Stabdübel in die Montagefixlasche eingehängt.

Produktvoerteile:

• mit Montagefix-Lasche
• für Anschlüsse Holz/Holz
• beidseitige Anschlüsse sind am Hauptträger und an der Stütze möglich.
• befestigung am Hauptträger oder Stützen GH Rillennägel Ø 4,0 mm x Länge
• der Nachweis für Brandschutz F 30 wird durch Einhalten der Vorgaben aus der Brandschutz DIN 4102-2 erfüllt.
• Bewertung ETA - 10/0009

Hinweis:
Die Länge der Stabdübel richtet sich nach der Breite des anzuschließenden Nebenträgers.
Unverzichtbar ist diese Bohrschablone bei der passgenauen Verarbeitung von allen GH Integralverbindern.

Marke: GH
Type: M4
T (mm): 98
B (mm): 60
H (mm): 204
Materialstärke (mm): 6
Lochzahl ø 5 (mm): 45

Verpackungseinheit/Mindestabnahmemenge: 25
