SIMPSON Balkenschuh BSDI 180x220 feuerverzinkt innenliegend mit Bewertung

Anwendung:
Anschluss von Nebenträger aus Holz oder Holzwerkstoffen an Hauptträger oder Stützen aus Holz oder Holzwerkstoffen. Auch für zweiachsige Belastung geeignet.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl.
Es sind auch 2,5 und 3,0 mm Blechdicken zulässig (Sonderanfertigung).

Mit europäisch technischer Bewertung (ETA 06/0270).

Legende:
Char. Teil. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Teilausnagelung.
Char. Voll. = Charakteristischer Wert der Tragfähigkeit zum Bodenblech hin bei Vollausnagelung.
Werte mit CNA4,0x60

Marke: Simpson
Type: BSDI

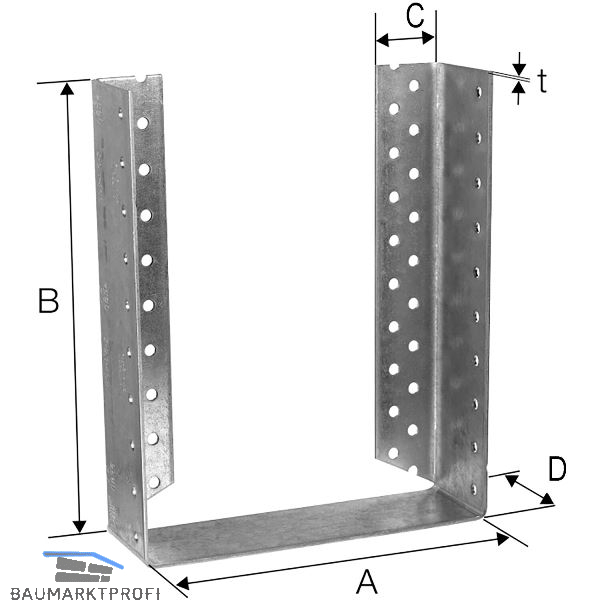

A (mm): 180
B (mm): 220
C (mm): 32
D (mm): 52
Materialstärke (mm): 2
Lochzahl ø 5 (ST): 60
Char. Wert Teil. (kN): 28,3
Char. Wert Voll. (kN): 51,9
CNA-Kammnägel (mm): 60
