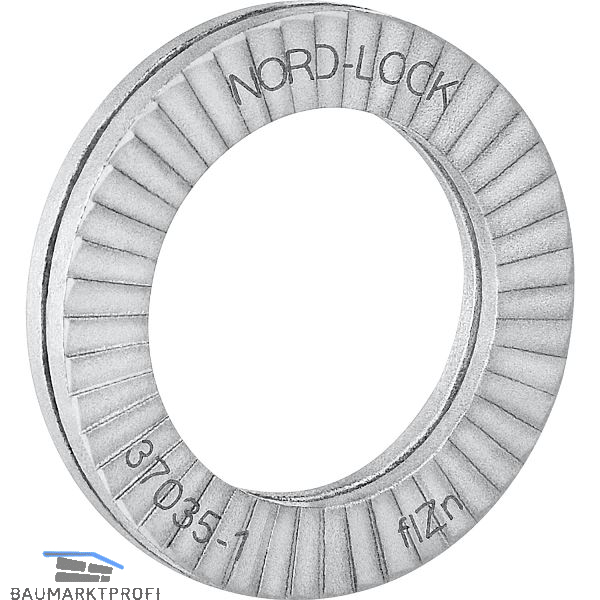

NORD-LOCK Keilsicherungsscheiben NL30 zinklamellenbeschichtet, nach DIN25201

NORD-LOCK Keilsicherungsscheiben NL30 zinklamellenbeschichtet, nach DIN25201
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: max. 14 Tage*
Art.Nr.: SCHA-104496711
2.501,52 EUR
25,02 EUR pro Stück
inkl. 20 % MwSt. zzgl. Versandkosten

Preis für 100 Stück



  • Details
  • Mehr Bilder

Produktbeschreibung

NORD-LOCK Keilsicherungsscheiben NL30 zinklamellenbeschichtet, nach DIN25201

Nord-Lock - Schraubensicherung ohne Kompromisse
Die Nord-Lock Keilsicherungstechnologie ist seit Jahrzehnten das bewährte Prinzip zur Sicherung von Schraubenverbindungen.
Die original Nord-Lock Keilsicherungsscheiben sind nach DIN 25 201 ein rein mechanisches Befestigungselement, das Schraubenverbindungen durch Klemmkraft anstatt durch Reibung sichert. Die neue Nord-Lock Keilsicherungsfederscheibe® kombiniert erstmalig das Keilsicherungsprinzip mit einer Federwirkung. Dank dieser Kombination kann nicht nur das spontane Lösen aufgrund von Vibrationen und dynamischen Belastungen verhindert werden, sondern gleichzeitig ist die Schraubenverbindung auch gegen Lockern aufgrund von Setzerscheinungen und Relaxation gesichert. Die neuen Nord-Lock Keilsicherungsfederscheiben sind somit eine multifunktionale Lösung und bieten Sicherheit für kritische Schraubenverbindungen ohne Kompromisse.
Das Funktionsprinzip
Die Keilsicherungsscheiben haben auf der Innenseite Keilflächen und auf der Außenseite Radialrippen. Die Form der Keilflächen ist so gewählt, dass der Winkel "a" stets größer als die Gewindesteigung "ß" ist. Die paarweise verklebten Scheiben werden so eingesetzt, dass die innenliegenden Keilflächen aufeinanderliegen. Wenn die Schraube/Mutter angezogen wird, prägen sich die Radialrippen formschlüssig in die Gegenauflage ein. Das Scheibenpaar sitzt fest an seinem Platz und Bewegungen sind nur noch zwischen den Keilflächen möglich. Schon bei geringster Drehung in Löserichtung erfolgt aufgrund der Keilwirkung eine Erhöhung der Klemmkraft - die Schraube sichert sich somit selbst.
Direkt nach dem Anziehen setzt sich die Schraubenverbindung. Diese Setzerscheinungen werden durch die Federwirkung der neuen Nord-Lock Keilsicherungsfederscheiben® ausgeglichen. Der Federeffekt (Fs) wirkt den Setzerscheinungen (L) der Schraubenverbindung entgegen und dadurch wird ein Verlust der Klemmkraft in der Schraubenverbindung verhindert. Die neuen Nord-Lock Keilsicherungsfederscheiben bieten somit eine effektive Sicherung gegen Lösen bei Vibrationen und dynamischen Belastungen und gegen Lockern aufgrund von Setzerscheinungen und Relaxation.
Die Vorteile
? Maximale Sicherheit für Schraubenverbindungen
? Sicherung durch Klemmkraft anstatt durch Reibung
? Erhalt der Klemmkraft bei Vibrationen, dynamischen Belastungen, Setzerscheinungen und Relaxation
? Sicherungsfunktion auch bei Schmierung
? Schnelle und einfache Montage/Demontage
? Sicherungsfunktion bei hohen und niedrigen Vorspannkräften gewährleistet
? Gleicher Temperatureinsatz wie Schraube/Mutter

Das NORD-LOCK® Keilsicherungsscheibenpaar nach DIN 25 201 ist ein rein mechansch wirkendes Maschinenelement, das die Schraubverbindung durch Vorspannkraft anstatt durch Reibung sichert und somit konventionellen Schraubensicherungen überlegen ist.
Wenn die Schraube bzw. die Mutter angezogen wird, prägen sich die Radialrippen der NORD-LOCK® Sicherungsscheiben formschlüssig in die Gegenauflage ein. Das Scheibenpaar sitzt fest an seinem Platz und Bewegungen sind nur noch zwischen den Keilflächen möglich. Schon bei geringster Drehung in Löserichtung erfolgt aufgrund der Keilwirkung eine Erhöhung der Vorspannkraft -die Schraube sichert sich somit selbst. NORD-LOCK® bietet eine zuverlässige Schraubensicherung, auch unter extremen Vibrationen oder dynamischen Belastungen. Aufgrund der hohen Härte der Scheiben, ist der Einsatz auch bei hochfesten Schrauben bis einschließlich der Festigkeitsklasse 12.9 möglich.



d (mm): 31,4
D (mm): 47
Material: Stahl
Oberfläche: zinklamellenbeschichtet
T=Dicke des Paares (mm): 5,8
für ø: M30
Größe (mm): NL30
WA_NR: 73182100

Verpackungseinheit/Mindestabnahmemenge: 50 Stück
