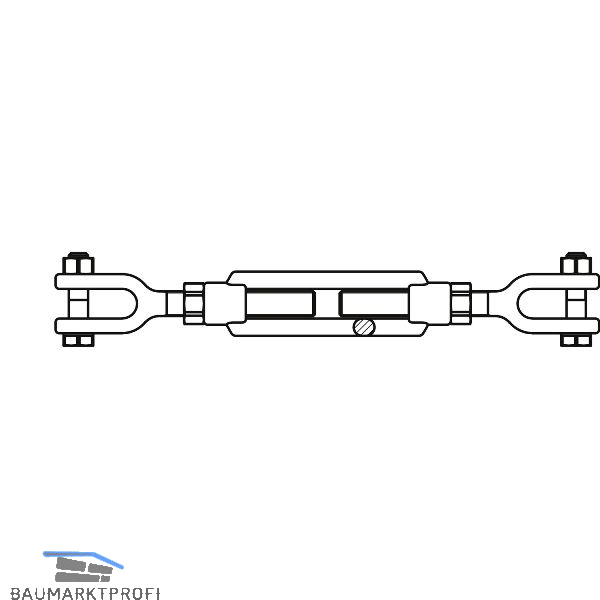

Spannschloss M16 verzinkt DIN 1480 mit 2 Gabeln

Werkstoff:
Muttern aus S235, Gabeln aus C 45

Hinweis:
Durch die Formgebung der Gabel ist ein Verdrehen der Querschrauben ausgeschlossen.
Dieses Produkt ist nicht für Hebezwecke als Teil von Hebezeugen oder Lastaufnahmemittel entwickelt und hergestellt worden. Eine Verwendung als Hebezeug, Anschlagmittel oder Lastaufnahmemittel, insbesondere im Anwendungs bereich der Maschinenrichtlinie 2006/42/EG, ist daher nicht zulässig.

Gewindeform: M
d1 (mm): 16
A (mm): 170
B (mm): 105
G (mm): 170
E (mm): 12,5
H (mm): 37
D (mm): 20
