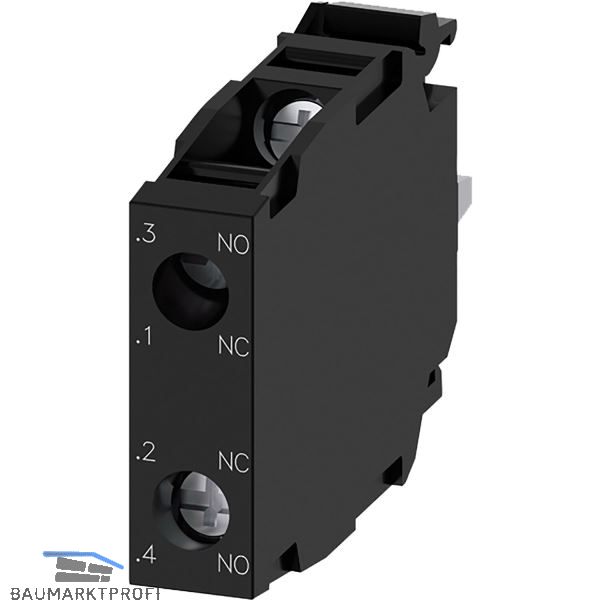

SIEMENS Kontaktmodul - 1S+1OE - 3SU1400-1AA10-1FA0

Technische Daten:

Technische Daten:

• Produktfunktion Zwangsöffnung: Ja
• Isolationsspannung Bemessungswert 500 V
• Verschmutzungsgrad 3
• Spannungsart
  der Betriebsspannung AC/DC
  der Eingangsspannung AC/DC
• Stoßspannungsfestigkeit Bemessungswert 6 kV
• Schutzart IP
  des Gehäuses IP40
  der Anschlussklemme IP20
• Schockfestigkeit
  gemäß IEC 60068-2-27 Sinushalbwelle 15g / 11 ms
  für Bahnanwendungen gemäß DIN EN 61373 Kategorie 1, Klasse B
• Schwingfestigkeit
  gemäß IEC 60068-2-6 10 ... 500 Hz: 5g
  für Bahnanwendungen gemäß DIN EN 61373 Kategorie 1, Klasse B
• Schalthäufigkeit maximal 3 600 1/h
• mechanische Lebensdauer (Schaltspiele) typisch 10 000 000
• elektrische Lebensdauer (Schaltspiele) typisch 10 000 000
• thermischer Strom 10 A
• Referenzkennzeichen gemäß IEC 81346-2:2009 S
• Dauerstrom des Leitungsschutzschalters C-Charakteristik 10 A
• RoHS-Richtlinie (Datum) 10/01/2014
• Betriebsspannung
  bei AC
  — bei 50 Hz Bemessungswert 5 ... 500 V
  — bei 60 Hz Bemessungswert 5 ... 500 V
  bei DC Bemessungswert 5 ... 500 V
• Leistungselektronik - Kontaktzuverlässigkeit Eine Fehlschaltung pro 100 Mio. (17 V, 5 mA), Eine Fehlschaltung pro 10 Mio. (5 V, 1 mA)

• Hilfsstromkreis
• Ausführung des Kontakts der Hilfskontakte Silberlegierung
• Anzahl der Öffner für Hilfskontakte 1
  nacheilend schaltend 0
• Anzahl der Schließer für Hilfskontakte 1
  voreilend schaltend 0
• Betriebsstrom bei AC-12
  bei 24 V Bemessungswert 10 A
  bei 48 V Bemessungswert 10 A
  bei 110 V Bemessungswert 10 A
  bei 230 V Bemessungswert 8 A
  bei 400 V Bemessungswert 8 A
• Betriebsstrom bei AC-15
  bei 24 V Bemessungswert 6 A
  bei 48 V Bemessungswert 6 A
  bei 110 V Bemessungswert 6 A
  bei 230 V Bemessungswert 6 A
  bei 400 V Bemessungswert 3 A
  bei 500 V Bemessungswert 1,4 A
• Betriebsstrom bei DC-12
  bei 24 V Bemessungswert 10 A
  bei 48 V Bemessungswert 5 A
  bei 110 V Bemessungswert 2,5 A
  bei 230 V Bemessungswert 1 A
  bei 400 V Bemessungswert 0,3 A
  bei 500 V Bemessungswert 0,3 A
• Betriebsstrom bei DC-13
  bei 24 V Bemessungswert 3 A
  bei 48 V Bemessungswert 1,5 A
  bei 110 V Bemessungswert 0,7 A
  bei 230 V Bemessungswert 0,3 A
  bei 400 V Bemessungswert 0,1 A
  bei 500 V Bemessungswert 0,1 A
• Anschlüsse/ Klemmen
• Ausführung des elektrischen Anschlusses Schraubanschluss
• Art der anschließbaren Leiterquerschnitte
  eindrähtig mit Aderendbearbeitung 2x (0,5 ... 0,75 mm²)
  eindrähtig ohne Aderendbearbeitung 2x (1,0 ... 1,5 mm²)
  feindrähtig mit Aderendbearbeitung 2x (0,5 ... 1,5 mm²)
  feindrähtig ohne Aderendbearbeitung 2x (1,0 ... 1,5 mm²)
  bei AWG-Leitungen 2x (18 ... 14)
• Anzugsdrehmoment bei Schraubanschluss 0,8 ... 0,9 N·m
• Umgebungstemperatur
  während Betrieb -25 ... +70 °C
  während Lagerung -40 ... +80 °C
• Umweltkategorie während Betrieb gemäß IEC 60721 3M6, 3S2, 3B2, 3C3 (ohne Salznebel), 3K6 (bei relativer Luftfeuchtigkeit von 10... 95 %, keine Betauung im Betrieb erlaubt)
• Einbau/ Befestigung/ Abmessungen
• Befestigungsart Frontplattenbefestigung
  der Module und Zubehör Frontplattenbefestigung
• Höhe 34 mm
• Breite 9,8 mm
• Tiefe 27,7 mm
• Eignung zur Integration
  Kunststoffgehäuse Nein
  Metallgehäuse Nein
