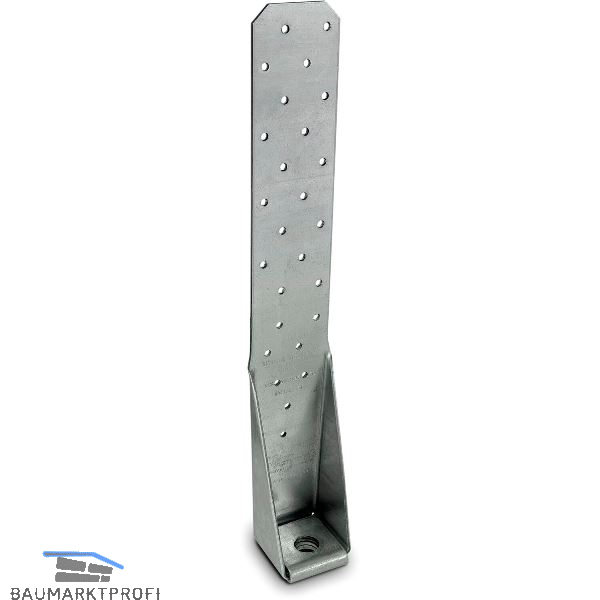

SIMPSON Zuganker HTT 5 406x 61x64 feuerverzinkt mit Bewertung

Anwendung:
Holzkonstruktionen, die abhebende Kräfte aufzunehmen haben, werden an Bodenplatten oder Fundamenten mit HTT Zugankern befestigt. Die lange Rückenplatte ermöglicht eine Platzierung der notwendigen Anzahl CNA 4,0 × l Kammnägel unter Einhaltung der erforderlichen Nagelabstände am Holzständer, auch wenn eine waagerechte Schwelle unter diesem liegt.

Befestigung:
Kammnägel CNA4,0x l oder Schrauben CSA5,0x l
Ankerbolzen ø16mm

Mit europäisch technischer Bewertung (ETA 07/0285).

E = Bohrungsabstand zur Wand

Marke: Simpson
Type: HTT 5
A (mm): 403
B (mm): 56
C (mm): 64
D (mm): 11,4
E (mm): 35
Materialstärke (mm): 2,8
Loch ø (mm): 4,7; 17
Löcher: 26; 1
