IMH-ABS Mitnehmerhaken GF UNI 20 V Gr.2, 315 x 20 mm,schwarz verzinkt,DIN rechts

IMH-ABS Mitnehmerhaken GF UNI 20 V Gr.2, 315 x 20 mm,schwarz verzinkt,DIN rechts
Für eine größere Ansicht klicken Sie auf das Vorschaubild
242,22 EUR
242,22 EUR pro Stück
inkl. 20 % MwSt. zzgl. Versandkosten

Preis für 1 Stück
In den Warenkorb
Lieferzeit: 1-3 Tage*
Art.Nr.: SCHA-102283013



  • Details
  • Mehr Bilder

Produktbeschreibung

IMH-ABS Mitnehmerhaken GF UNI 20 V Gr.2, 315 x 20 mm,schwarz verzinkt,DIN rechts

Mitnehmerhaken sind gemäß Norm einzusetzen

Mitnehmerhaken nach EN 1158 als Bestandteil des Schließfolgereglers ausgeführt als:
  • integrierter Mitnehmerhaken verdeckt im oberen Gehflügelfalz eingebaut, mit Gegenhaken im oberen Stehflügelfalz
  • geeignet für Türspalt ab 4,5 mm

    Vorteile:


  • universell einsetzbar
  • Dämpfung des gefederten Mitnehmerhakens
  • vandalensicher
  • keine Beschädigungen an Türoberflächen
  • verdeckt liegend
  • kompatibel mit allen Schließfolgereglern
  • unabhängig
  • nachrüstbar


Die benötigte Größe ist abhängig von Platzangebot, Flügelgrößen, Bandachse sowie dem Schließfolgeregler (Warteposition des Gangflügels).
Durch Verwendung der Größe 2 wird beim Öffnen über den Standflügel der Öffnungswinkel des Gangflügels vergrößert und dadurch die notwendige Warteposition des Gangflügels besser erreicht. Aus diesem Grund ist die Größe 2 der Größe 1 vorzuziehen. Bei der Größe 2 ist der Weg am beweglichen Mitnehmerhaken um 80 mm größer, daher sind die Ausfräsungen um 80 mm länger.

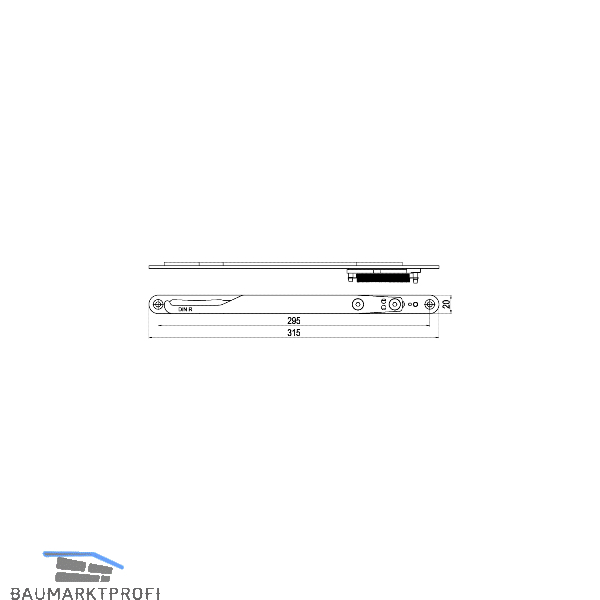

Bohrungsabstand: Gr. 1 = 215 mm, Gr. 2 = 295 mm



Richtung: rechts
Material: schwarz verzinkt
Type: 01422102000000
Größe: 2
Stulpabmessung (mm): 315 x 20
Verwendung für: Gangflügel
