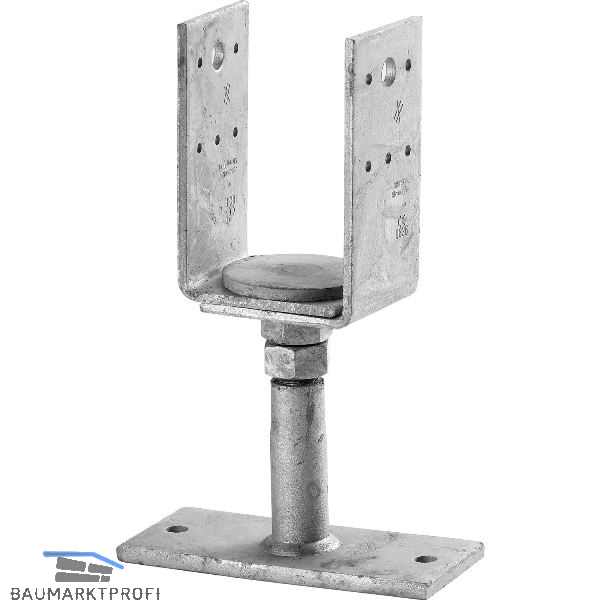

SIMPSON Stützenfuss PVDB 120G-B höhenverstellbar feuerverzinkt mit Bewertung

Anwendung:
PVDB Stützenfüße zum Aufdübeln sind höhenverstellbar und zur Aufnahme von vertikalen und horizontalen Lasten geeignet. Aufnahme von horizontalen Kräften ist ausschließlich in Längsrichtung der Grundplatte zulässig.

Befestigung:
Kammnägel CNA 4,0xl oder Bolzen ø8mm und Ankerbolzen/Betonschrauben ø12mm.

Mit europäisch technischer Bewertung (ETA 07/0285).

Marke: Simpson
Type: PVDB
A (mm): 120 - 160
B (mm): 120
C (mm): 70
D (mm): 136 - 189
E (mm): 160
Materialstärke (mm): 8
Rohr ø (mm): 27
Lochzahl ø 5 (ST): 6
Lochzahl ø 13,5 (ST): 2
