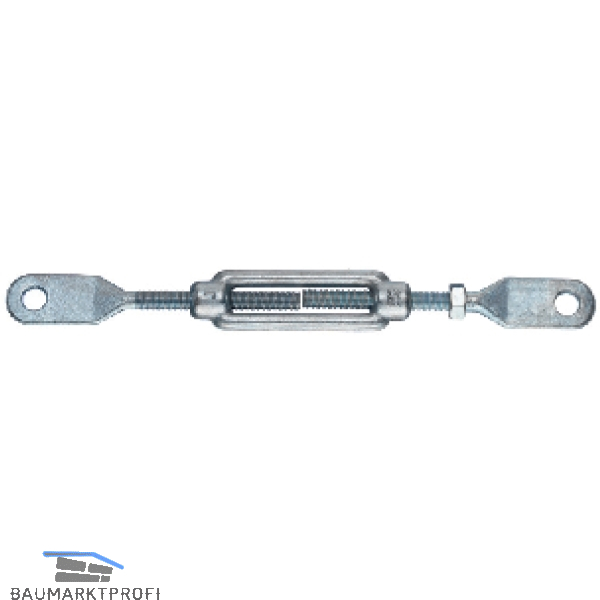

DIN1480 M24 verzinkt Spannschloss mit Blattschrauben

Werkstoff:
S235, Spannschlossmutter geschmiedet; mit einer Kontermutter rechts und zwei Blattschrauben; nicht in DIN 1480 enthalten.

Hinweis:
Dieses Produkt ist nicht für Hebezwecke als Teil von Hebezeugen oder Lastaufnahmemittel entwickelt und hergestellt worden. Eine Verwendung als Hebezeug, Anschlagmittel oder Lastaufnahmemittel, insbesondere im Anwendungs bereich der Maschinenrichtlinie 2006/42/EG, ist daher nicht zulässig.

Gewindeform: M
d1 (mm): 24
L min. (mm): 532
L max. (mm): 701
A (mm): 255
H (mm): 160
L (mm): 145
M (mm): 305
N (mm): 22
O (mm): 10
P (mm): 70
R (mm): 43
Ausführung: S235
