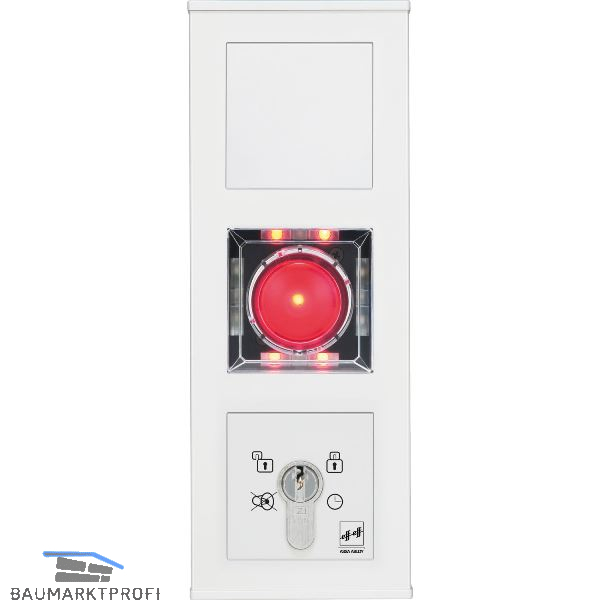

Fluchttür- Steuerterminal1384-11A1--0400

Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen zugelassen gem. EltVTR

• Nottaste beleuchtet mit wiederverwendbarer, unverlierbarer, nicht splitternder Schutzhaube
• integrierte optische Türzustandsanzeige mit Hochleistungs-LED's für entriegelt / verriegelt / Alarm
• Hinweisschild Nottaste (Pfeil nach unten)
• Mehrtonsignal und Sabotagekontakt
• einstellbare Zeitabläufe für Verzögerung Dauerfreigabe, Kurzzeitentriegelung, Voralarm, Alarmzeit, Orientierungssignal
• Überwachung der Türöffnungszeit bei Kurzzeitentriegelung
• mit einem parametrierbaren Eingang für: Steuerung von Ver/Entriegeln, Kurzzeitentriegelung, Alarmquittierung über einen potenzialfreien Kontakt von Bedienelementen wie z.B. Kartenleser, Türcodegeräte o.ä. oder Kurzzeitentriegelung über Zutrittskontrollsystem oder Notentriegelung über Brandmeldeanlage oder Verriegeln mit Vorrang über Einbruchmeldeanlage
• mit einem parametrierbaren Relaisausgang für: Tür verriegelt/entriegelt oder Sammelalarm oder Ansteuerung Türöffner/Motorschloss/Drehtürantrieb
• Anschlüsse: SYSCON-4: Spannungsversorgung, SYSCON-5: Bedienteil
• steckbare Schraubklemmen
• Schlüsselschaltermodul zum Ver-/Entriegeln, Kurzzeitentriegeln, Alarmrückstellung,Sabotagekontakt

Technische Daten:
Ausgangsspannung: abhängig von der Eingangsspannung
Eingangsspannung: 12 V DC –15% bis 24 V DC +15% geregelte Gleichspannung (SELV)
Gesamtstromverbrauch: 2 A
Ausgangsstrom: max. 1 A (abhängig vom externen Netzteil)
Anwendungsgebiet: zur Verwendung im Innenbereich, ohne Kondensation
TS-Bus-Schnittstelle: nein
Steuerung: ja, integriert
Stromversorgung: integrierbar, nicht im Lieferumfang
Zentrale Konfiguration über FT Manager: nein
Einzelanwendung mit E/A Modul (stand alone): nein
Einzelanwendung (offline): ja
Notschalter: ja
Bedienelement: Schlüsselschalter mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm, 3 Schlüssel
Einstellen von Zeiten und Funktionen: über Schlüsselschalter
Betriebstemperaturbereich: -5 °C bis +40 °C Schutzart: IP 30
Abmessung: 3fach Rahmen im Schalterprogramm, Montage in 3 UP-Schalterdosen 62,5 mm Tiefe
Eingänge: 1x; parametrierbar; Low-Active Ausgänge: 1x; parametrierbar Umschaltkontakt 30 V / 1 A
Schlüsselschalter entgegen Fluchtrichtung: ja (ohne Anzeige)
Fluchttürterminal für bidirektionalen Fluchtweg: nein

Lieferumfang:
1 Fluchttürsteuermodul
1 Schlüsselschaltermodul
1 Rahmen
1 Blindabdeckung
1 Bedienungsanleitung

Ausführung: Jung AS500 - alpinweiß
