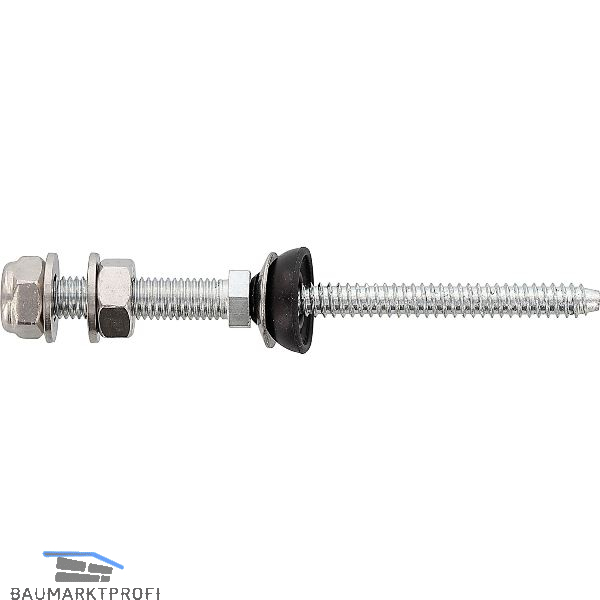

Solarbefestiger mit Zapfen und Faserzementdichtung 8x100/70

Solarbefestiger Typ BZ für Stahlunterkonstruktionen.

Anwendung:

• für Stahlunterkonstuktionen
• mit unverlierbarer Dichtscheibe
• für Wellfaserzementplatten

Vorbohrtabelle für Unterkonstruktionen:
Stahldicke 1,5 - 5,0 mm = Vorbohr - Ø 6,8mm
Stahldicke 6,0 mm = Vorbohr - Ø 7mm
Stahldicke 8,0 mm = Vorbohr - Ø 7,2mm
Stahldicke >10 mm = Vorbohr - Ø 7,4mm

Hinweis:
Empfohlene Schraubenlänge = Trapezprofilhöhe/Sandwichdicke + 20mm
Grundsätzlich ist die bauaufsichtliche Zulassung zu beachten.

d (mm): 8
l (mm): 176
lg (mm): 100
m (mm): 70
L1 (mm): 70
Klemmbereich (mm): 30-75
SW (mm): 5
Scheiben ø (mm): 25
Antrieb: ISK
Material: Edelstahl
Oberfläche: A2
Hinweis: mit Zapfen

Verpackungseinheit/Mindestabnahmemenge: 10
