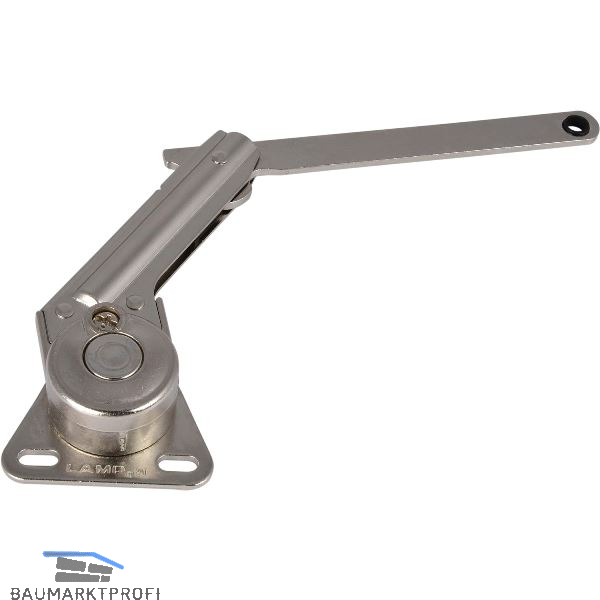

LAMP® Truhenbeschlag NSDX-20R, Rechts, Stahl vernickelt

• Für nach oben öffnende Klappen
• Verwendbar mit Topf- und Klavierbandscharnieren sowie Scharnierbändern
• Hält die Tür in der vollständig geöffneten Stellung
• Öffnungswinkel 70°oder 105°
• Prüfung für 30.000 Öffnungs-/Schließvorgänge erfolgreich durchgeführt
• Schließgeschwindigkeit einstellbar

Hinweis:
Dieser Klappenbeschlag ist für bestimmte Klappengewichte ausgelegt.
Die Tabelle zeigt den Anwendungsbereich für die Verwendung von einem Beschlag pro Klappe bei einer Klappenstärke von 20 mm
Bei Verwendung von zwei Beschlägen pro Klappe kann die Klappenbreite doppelt so breit sein, wenn die Klappenhöhe unverändert bleibt.

Bei einer anderen Materialstärke oder anderem Gewicht muss das Türgewicht der folgenden Formel entsprechen.
Verwendung 1 Beschlag pro Klappe:
1/2 Klappenhöhe (m) x Klappengewicht (kg) x 9,8 = Min. 1,96 bis Max. 6,86
Verwendung 2 Beschläge pro Klappe:
1/2 Klappenhöhe (m) x Klappengewicht (kg) x 9,8 = Min. 3,92 bis Max. 13,72

Marke: Lamp®
Type: NSDX - 20
Werksnummer: 180-109-481
Richtung: rechts
Material: Stahl/Zamak
Oberfläche: vernickelt
