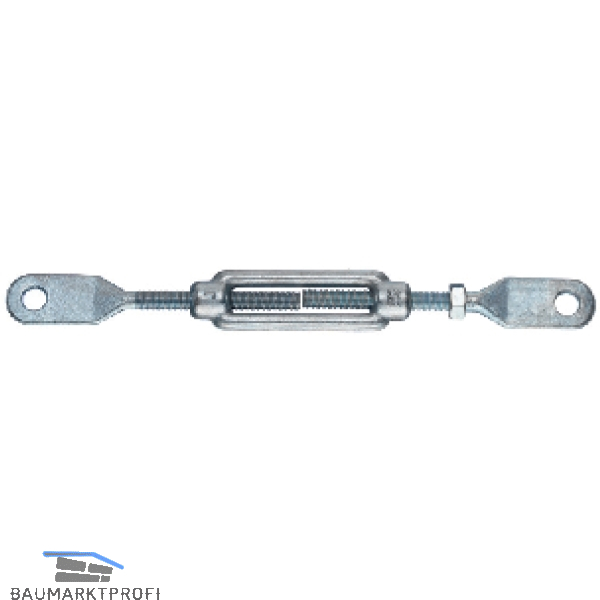

DIN1480 M16 verzinkt Spannschloss mit Blattschrauben

Werkstoff:
S235, Spannschlossmutter geschmiedet; mit einer Kontermutter rechts und zwei Blattschrauben; nicht in DIN 1480 enthalten.

Hinweis:
Dieses Produkt ist nicht für Hebezwecke als Teil von Hebezeugen oder Lastaufnahmemittel entwickelt und hergestellt worden. Eine Verwendung als Hebezeug, Anschlagmittel oder Lastaufnahmemittel, insbesondere im Anwendungs bereich der Maschinenrichtlinie 2006/42/EG, ist daher nicht zulässig.

Gewindeform: M
d1 (mm): 16
L min. (mm): 426
L max. (mm): 556
A (mm): 170
H (mm): 105
L (mm): 135
M (mm): 240
N (mm): 14
O (mm): 8
P (mm): 40
R (mm): 20
Ausführung: S235
